產品概述

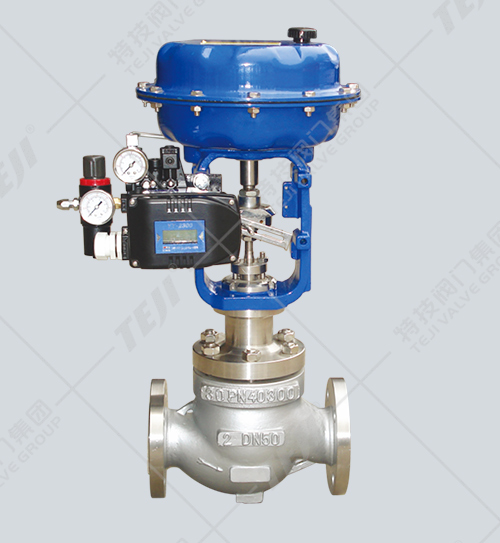

氣動薄膜籠式調節閥主要為降低可壓縮流體的噪音而設計的，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降，流體通道呈S流線型，閥芯采用壓力平衡式結構，由閥籠窗口曲線確定閥的流量特性，還設有一個改善套筒周圍流體平穩流動的導流翼，因此壓降損失小，流量大，噪音小。
結構特點
氣動薄膜籠式調節閥封面是由一個閥芯與閥座間的金屬密封面和一個閥蓋與閥籠間的非金屬彈性密封結構組成，非金屬結構中采用了石墨墊片，其彈性和耐高溫性能有了很大提高。動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。
主要性能參數
閥體 | |
形式 | 直通鑄造球型閥 |
公稱通徑 | DN40-200mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
上閥蓋 | 標準型：-17-230℃散熱型：230-450℃低溫型：-60--196℃波紋管密封型：-40-350℃ |
閥蓋形式 | 螺栓壓緊式 |
填料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
結構形式 | 籠式調節閥 |
閥內組件 | |
閥芯型式 | 壓力平衡式閥芯 |
流量特性 | 等百分比特性和線性特性 |
材料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等 |
執行器技術參數
執行機構 | |||||
型式 | ZHA/B多彈簧薄膜執行機構 | ||||
型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面積cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
彈簧范圍KPa | 20-100（標準）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
供氣壓力 | 140-400KPa | ||||
氣源接口 | RC1/4" | ||||
環境溫度 | -30-70℃ | ||||
閥作用形式 | 氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) | ||||
附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
主要外形尺寸
公稱通徑 DN（mm） | H | C | φB | E | |||
| 常溫型（P） | 伸長Ⅰ型（E1） | 伸長Ⅱ型（E2I） | 伸長Ⅱ型（E2W） | ||||
| 40 | 425 | 590 | 705 | 945 | 230 | 218 | 70 |
| 500 | 665 | 780 | 1020 | 281 | 267 | ||
| 590 | 760 | 875 | 1140 | 363 | 350 | ||
| 50 | 425 | 595 | 710 | 950 | 230 | 218 | 80 |
| 500 | 670 | 785 | 1025 | 281 | 267 | ||
| 595 | 765 | 875 | 1140 | 363 | 350 | ||
| 65 | 575 | 745/755 | 880 | 1130 | 281 | 267 | 88 |
| 630 | 800/810 | 930 | 1180 | 363 | 350 | ||
| 865 | 1035/1045 | 1165 | 1495 | 520 | 470 | ||
| 80 | 580 | 755/765 | 900 | 1135 | 281 | 267 | 98 |
| 635 | 810/820 | 955 | 1190 | 363 | 350 | ||
| 870 | 1045/1055 | 1190 | 1505 | 520 | 470 | ||
| 100 | 610 | 810/870 | 915 | 1150 | 281 | 267 | 113 |
| 660 | 860/870 | 1020 | 1205 | 363 | 350 | ||
| 890 | 1100/1110 | 1255 | 1520 | 520 | 470 | ||
| 1420 | 1635 | 1820 | 2050 | - | 620 | ||
| 1160 | 1375 | 1560 | 1790 | - | 445 | ||
| 150 | 785 | 1020/1045 | 1250 | 1385 | 363 | 350 | 170 |
| 955 | 1190/1215 | 1425 | 1570 | 520 | 470 | ||
| 1480 | 1740 | 1980 | 2110 | - | 620 | ||
| 1220 | 1480 | 1720 | 1850 | - | 445 | ||
| 200 | 1090 | 1350 | 1580 | 1710 | 520 | 470 | 220 |
| 1585 | 1850 | 2145 | 2275 | - | 620 | ||
