產品概述

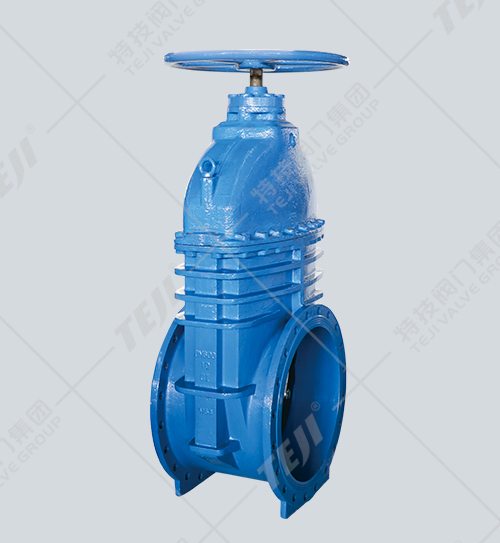

大口徑彈性座封閘閥采用優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能可佳，安全可靠，使用壽命長。可立式臥式安裝，此大口徑彈性座封閘閥廣泛用于給排水系統、污水處理系統、市政建設及礦山、冶金、電廠等行業。
主要零件材料
| 序號 | 零件名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵、鑄鋼 |
| 2 | 閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
| 3 | 內六角螺栓 | 碳化處理 |
| 4 | 密封圈 | 三元乙丙或丁腈橡膠 |
| 5 | 閥蓋 | 球墨鑄鐵、鑄鋼 |
| 6 | 閥桿 | 不銹鋼 |
| 7 | “O”形密封圈 | 丁腈橡膠 |
| 8 | 止推軸承 | 錫青銅 |
| 9 | 螺栓 | 碳鋼、合金鋼 |
| 10 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
| 11 | 防塵罩 | 丁腈橡膠 |
| 12 | 手輪 | 可鍛鑄鐵 |
主要外形連接尺寸
| 公稱通徑 DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
| H(手輪) | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
| H（傘齒輪） | 1650 | 1900 | 2350 | 2950 | 3950 | 3150 | 3150 |
| H(電動 ) | 電動裝置可由用戶指定 | ||||||
