產品概述

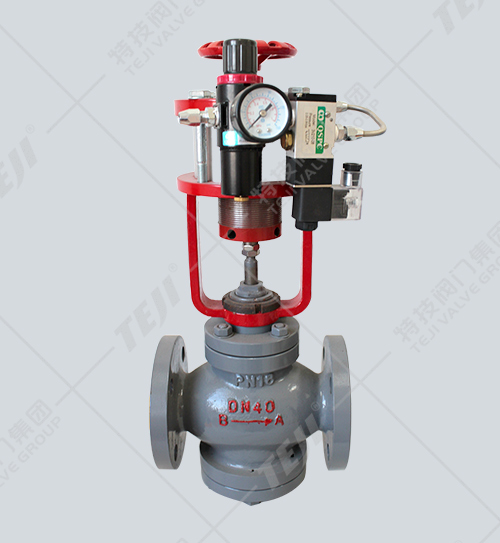

仿臺式氣動活塞切斷閥采用雙導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小流通量大，閥座關閉性能符合GB/T4213-92標準，配用彈簧式活塞執行機構，具有結構小輸出力大。切斷閥接受來自調節儀表的信號，切斷、開啟，達到對壓力、流量、溫度或液位等工藝參數的自動控制，更適用于要求可靠性及關閉性能高的場合下使用。
主要技術參數
| 公稱通徑（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 閥座直徑d(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 額定流量系數（Kv） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 執行機構型號 | ZHT75 | ZHT100 | ZHT120 | |||||
| 活塞直徑（mm） | 75 | 100 | 120 | |||||
| 額定行程（mm） | 8 | 12 | 20 | 25 | ||||
| 允許壓差（Mpa） | 1.16 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.2 |
主要零件材料
| 零件名稱 | 材料 |
| 閥體 | HT200、ZG230-450 |
| 閥芯、閥座 | 1Cr18Ni9T1、 PTFE |
| 閥桿 | 1Cr18Ni9Ti、2Cr13 |
| 密封套筒 | HT200、ZG230-450 |
| 氣缸密封圈 | 氟、耐油橡膠 |
| 手輪 | HT200 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 彈簧 | 60Si2Mn |
| 墊片 | XB350、石墨夾金屬 |

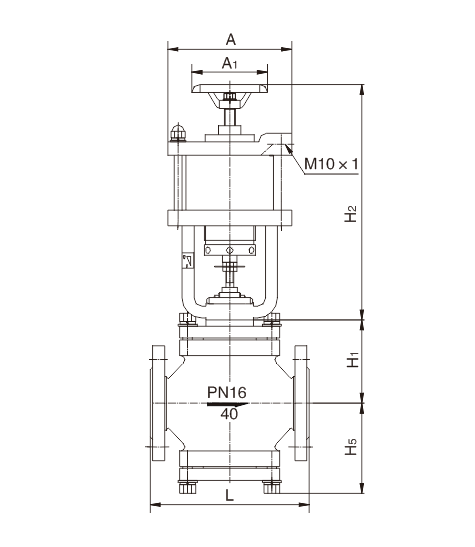

主要外形尺寸及重量
| 公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 150 | 180 | 200 | 230 | 290 | 310 | 350 | |
| A | ZHT75 | ZHT100 | ZHT120 | |||||
| A1 | 95 | |||||||
| H1 | 89 | 89 | 101 | 105 | 108 | 108 | 120 | 120 |
| H2 | 280 | 300 | 320 | |||||
| H5 | 93 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.2 |
| 重量（kg） | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 |
