產品概述

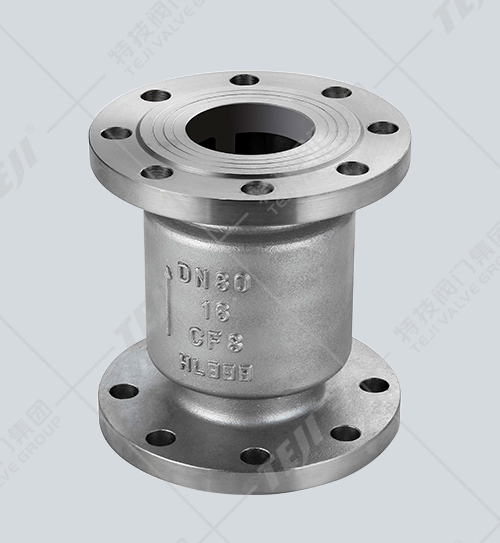

不銹鋼立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
產品特點
1、不銹鋼立式止回閥密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
2、不銹鋼立式止回閥按標準設計制造，可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
主要零件材質
零件名稱 | 閥體、閥瓣 | 導向閥 | 密封面 |
H42W-16C | 碳鋼 | 碳鋼 | 碳鋼 |
H42W-16P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |
H42W-25P | |||
H42W-40P | |||
H42W-25R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
H42W-40R | |||
H42Y-40 | 碳鋼 | 碳鋼 | 堆焊硬質合金 |
主要性能參數
型號 | 公稱壓力 | 試驗壓力P3(MPa) | 適用溫度(℃) | 適用介質 | |
殼體 | 密封 | ||||
H42W-16C | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 |
H42W-16P | ≤200 | 弱腐蝕介質 | |||
H42W-25P | 2.5 | 3.75 | 2.75 | ||
H42W-25R | 腐蝕性介質 | ||||
H42W-40P | 4.0 | 6.0 | 4.4 | 弱腐蝕性介質 | |
H42W-40R | 腐蝕性介質 | ||||
H42Y-40 | 水、油品 | ||||
主要連接尺寸及重量（1.6MPa）
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | mm | 105 | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | mm | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| 重量 | kg | - | - | - | - | - | 7.9 | 11 | 12 | 19.5 | 36 | 47 | 65 |
主要連接尺寸及重量（2.5MPa）
| 尺寸 | DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | mm | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | mm | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 275 | 300 | 360 |
| 重量 | kg | - | - | - | - | 7.9 | 11 | 12 | 20 | 38 | 48 | 70 |
主要連接尺寸及重量（4.0MPa）
| 尺寸 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | mm | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | mm | 160 | 180 | 195 | 230 | 270 | 300 | 375 |
| 重量 | kg | 7.9 | 11 | 12 | 20 | 38 | 48 | 72 |
