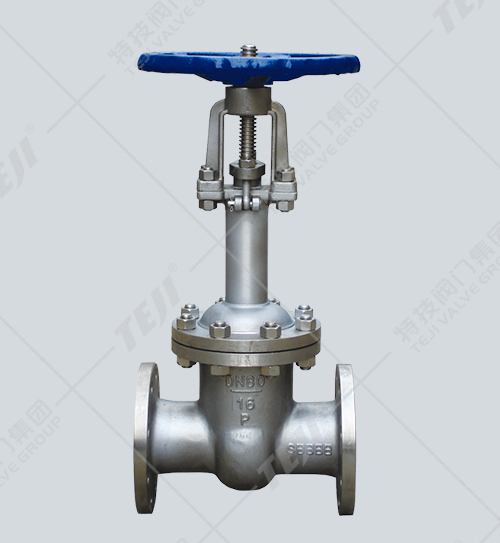

不銹鋼低溫閘閥

產品型號：DZ41Y/W
公稱壓力：PN1.6~2.5Mpa
公稱通徑：DN15~800mm
主要材質：LCB、LF1、LF3、LC3、CF8、F304等
適用溫度：-45℃~196℃
設計與制造：JB/T 7749-95
結構長度：GB/T 12221-1989
法蘭連接：JB/T 79-1994
檢驗和試驗：JB/T 9092-1999

不銹鋼低溫閘閥有二種閥蓋設計形式。其中一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。該閥主要用于液氧（液氮、液氬）等低溫液態介質系統上，具有開關靈活、密封可靠、耐壓等特點。

主要零件材質

零件名稱	材料
閥體、閥蓋	不銹鋼
閥桿	1Cr18Ni9Ti
閘板、閥座密封面	堆焊硬質合金
閥桿螺母	鋁青銅
墊片	低溫石棉、蠟浸石棉橡膠板
填料	柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
手輪	球墨鑄鐵或可鍛造鐵

主要連接尺寸

型號	DN	L	D	D1	D2	b	n-Φd	H	D0
1.6MPa 凸面法蘭 RF DZ41（0）Y-16LCB DZ41（0）Y-16LC1 DZ41（0）Y-16LC2 DZ41（0）Y-16LC3 DZ41（0）Y-16LC4 DZ41（0）Y-16P DZ41（0）Y-16R	20	150	105	75	55	14	4-Φ14	320	140
	25	160	115	85	65	14	4-Φ14	350	160
	32	180	135	100	78	16	4-Φ18	385	180
	40	200	145	110	85	16	4-Φ18	420	220
	50	250	160	125	100	16	4-Φ18	540	240
	65	265	180	145	120	18	4-Φ18	610	240
	80	280	195	160	135	20	8-Φ18	690	280
	100	300	215	180	155	20	8-Φ18	780	300
	125	325	245	210	185	22	8-Φ18	930	320
	150	350	280	240	210	24	8-Φ23	980	350
	200	400	335	295	265	26	12-Φ23	1180	400
	250	450	105	355	320	30	12-Φ25	1390	450
	300	500	460	410	375	30	12-Φ25	1620	500
	350	550	520	470	435	34	16-Φ25	1810	500
	400	600	580	525	485	36	16-Φ30	1970	550
2.5MPa 凸面法蘭 RF DZ41（0）Y-25LCB DZ41（0）Y-25LC1 DZ41（0）Y-25LC2 DZ41（0）Y-25LC3 DZ41（0）Y-25LC4 DZ41（0）Y-25P DZ41（0）Y-25R	20	150	105	75	55	16	4-Φ14	320	140
	25	160	115	85	65	16	4-Φ14	350	160
	32	180	135	100	78	18	4-Φ18	385	180
	40	200	145	110	85	18	4-Φ18	420	200
	50	250	160	125	100	20	4-Φ18	540	240
	65	265	180	145	120	22	8-Φ18	510	240
	80	280	195	160	135	22	8-Φ18	690	280
	100	300	230	190	160	24	8-Φ23	780	300
	125	325	270	220	188	28	8-Φ25	930	300
	150	350	300	250	218	30	8-Φ25	980	320
	200	400	360	310	278	34	12-Φ25	1180	360
	250	450	425	370	332	36	12-Φ30	1390	400
	300	500	485	430	390	40	16-Φ30	1620	450
	350	550	550	490	448	44	16-Φ34	1810	500
	400	600	610	550	505	48	16-Φ34	1990	560
